Im Bereich des Energiemonitorings kann bereits ein falscher Anschluss zur Zerstörung von Strom- oder Spannungswandlern führen. Unsere speziell entwickelten Prüftrennreihenklemmen in unterschiedlichen Anschlusstechnologien sind eine sichere Methode, um dieses Problem zu lösen. Denn die einfache Bedienung sorgt für eine fehlerfreie und komfortable Verdrahtung. So sind der Schutz Ihrer Wandler und Messgeräte sowie ein sicheres und exaktes Arbeiten gewährleistet. Unser durchdachtes modulares Konzept von Reihenklemmen für Wandlerschaltungen spart zudem Platz im Schaltschrank.
Bei Energieübertragung und -verteilung werden Strom- und Spannungswandler vor allem für Schutz- und Messfunktionen eingesetzt. Unsere neuen Klippon® Connect Messwandlerklemmen der TTB-Reihe wurden entwickelt, um alle Anschlussanforderungen dieser beiden kritischen Anwendungen zu erfüllen.

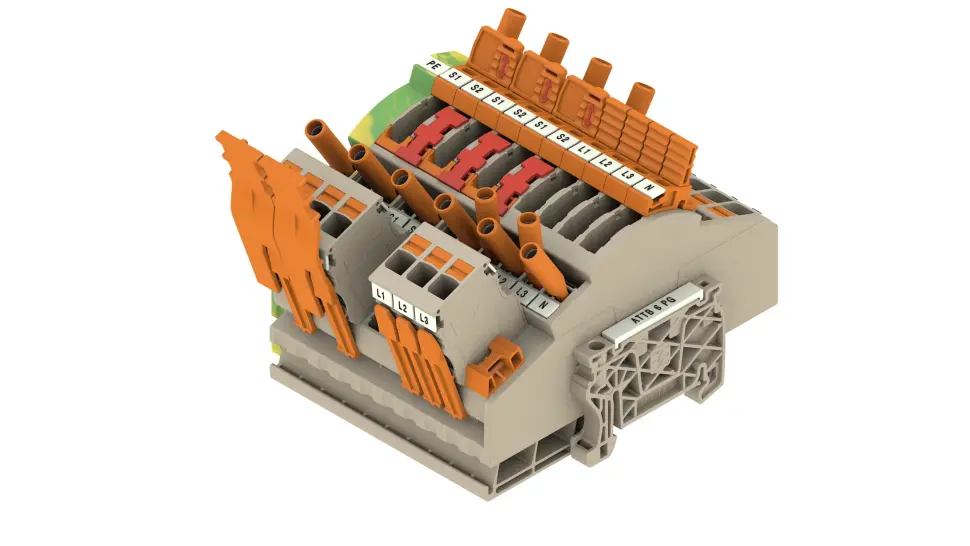

In Stromwandlerstromkreisen ist der ATTB 6 PG CT mit einem speziell entwickelten 2- und 3-poligen selbstschließenden Stecker ausgestattet, der unter allen Handhabungsbedingungen einen Schließer-vor-Öffner-Kontakt garantiert (MBB, Make Before Break).
Für einige technischen Anschlussbedingungen aus dem deutschsprachigen Raum bieten wir vorkonfektionierte Klemmleisten nach der jeweiligen TAB an. Eine Übersicht dieser Leisten finden Sie hier:
Die Leiste „TAB NS Nord 22“ ist gemäß dem Musterwortlaut für Technische Anschlussbedingungen unter dem Titel „TAB NS NORD 2019“ (TAB 2019) aufgebaut. Sie ist für den Anschluss und den Betrieb von Anlagen am Niederspannungsnetz im Gebiet der BDEW-Landesgruppe Norddeutschland gemeinsam mit der BDEW-Landesgruppe Berlin/Brandenburg. Die Reihenklemmen sind mit der PUSH IN-Anschlusstechnologie ausgeführt. Bitte beachten Sie immer die Beiblätter des jeweiligen lokalen Netzbetreibers.
Die Leiste „TAB NS Nord 14“ ist gemäß dem Musterwortlaut für Technische Anschlussbedingungen unter dem Titel „TAB NS NORD 2019“ (TAB 2019) aufgebaut. Sie ist für den Anschluss und den Betrieb von Anlagen am Niederspannungsnetz im Gebiet der BDEW-Landesgruppe Norddeutschland gemeinsam mit der BDEW-Landesgruppe Berlin/Brandenburg. Die Reihenklemmen sind mit der PUSH IN-Anschlusstechnologie ausgeführt. Bitte beachten Sie immer die Beiblätter des jeweiligen lokalen Netzbetreibers.
Die Leiste „VDE FNN“ ist nach dem „Hinweis der VDE FNN für Zählerplätze mit halbindirekten Messungen bis 1000 A in der Niederspannung (für Wandleranlagen)“ aufgebaut. Sie bezieht sich auf die Version 1.0 aus dem Juni 2022 und dient der Standardisierung von halbindirekten Messungen (Wandlermessungen). Dieser Hinweis ist gemeinsam mit VDE-AR-N 4100:2019 und VDE-AR-N 4100 Berechtigung 1:2019 anzuwenden. Die Reihenklemmen sind mit der PUSH IN-Anschlusstechnologie ausgeführt.
Die Leiste „VDE FNN“ ist nach dem „Hinweis der VDE FNN für Zählerplätze mit halbindirekten Messungen bis 1000 A in der Niederspannung (für Wandleranlagen)“ aufgebaut. Sie bezieht sich auf die Version 1.0 aus dem Juni 2022 und dient der Standardisierung von halbindirekten Messungen (Wandlermessungen). Dieser Hinweis ist gemeinsam mit VDE-AR-N 4100:2019 und VDE-AR-N 4100 Berechtigung 1:2019 anzuwenden. Die Reihenklemmen sind mit der Schraubanschlusstechnologie ausgeführt.

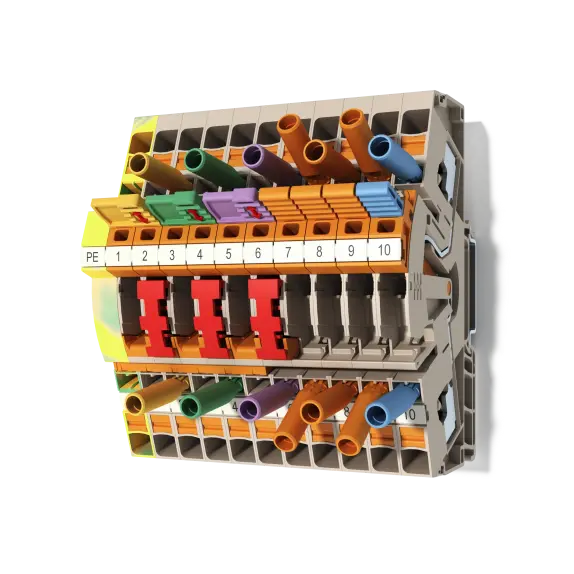

Die Leiste „LST_CTVT_3PHASEPEATTB“ ist ein Aufbau für 3 Strom- und Spannungswandler mit N- und PE-Anschluss. Die 3 Phasen sind auf Stromwandlerseite farblich kodiert mit Gelb (L1), Grün (L2) und Violett (L3). Außerdem verfügt der Aufbau über die Zwangskurzschlussfunktion und Vergleichsmessungsfunktion.
Die Leiste „LST_CTVT_3PHASEPEATTB“ ist ein Aufbau für 3 Strom- und Spannungswandler mit N- und PE-Anschluss. Die 3 Phasen sind auf Stromwandlerseite farblich kodiert mit Gelb (L1), Grün (L2) und Violett (L3). Außerdem verfügt der Aufbau über die Zwangskurzschlussfunktion und Vergleichsmessungsfunktion.

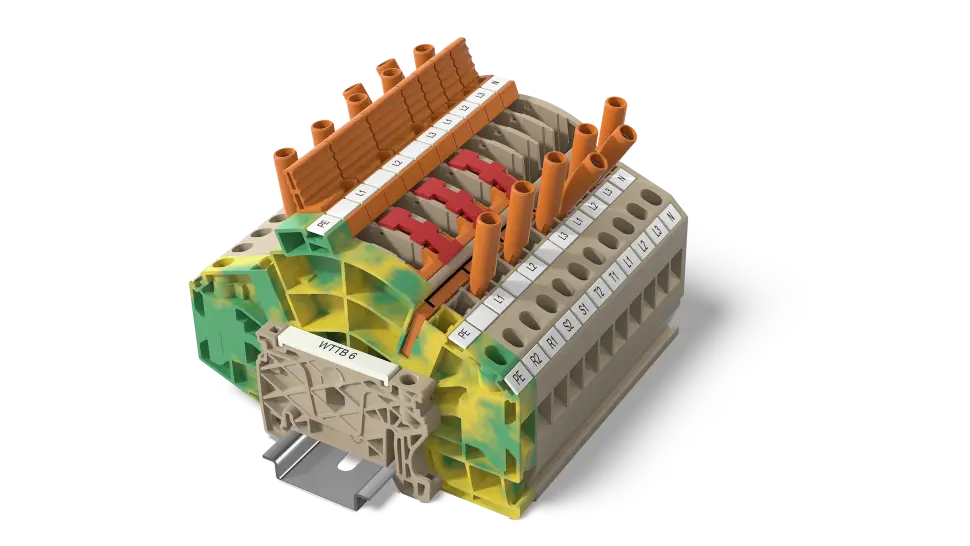

Die Leiste „LST_CT_3PHASE_WTTB_OR“ ein Aufbau aus 6 Klemmen für 3 Stromwandler. Die 3 Phasen verfügen über die Zwangskurzschlussfunktion und Vergleichsmessungsfunktion.
